Kristal Inframerah ZnGeP2 (ZGP)

Atribut Produk

Kristal inframerah ZnGeP2 (ZGP) memiliki tepi pita transmisi pada 0,74 dan 12 m. Namun jangkauan transmisi yang berguna adalah dari 1,9 hingga 8,6 m dan dari 9,6 hingga 10,2 m. IR Nonlinier Crystal ZnGeP2 memiliki koefisien optik nonlinier terbesar dan ambang kerusakan laser yang relatif tinggi. Kristal NLO Kristal ZGP berhasil digunakan dalam beragam aplikasi: Konversi tinggi radiasi laser CO2 dan CO ke kisaran IR dekat melalui proses pembangkitan dan pencampuran harmonik, SHG yang efisien dari CO berdenyut, CO2 dan laser DF kimia, dan konversi turun yang efisien dari Panjang gelombang laser Holmium, Thulium, dan Erbium hingga rentang panjang gelombang inframerah menengah dengan proses OPO.

Coupletech Co., Ltd. menawarkan bahan IR kristal ZGP dengan lapisan BBAR ambang kerusakan tinggi dan koefisien penyerapan terendah ± <0,05 cm-1 (pada panjang gelombang pompa 2,05 - 2,1 m) untuk aplikasi OPO. Koefisien penyerapan tipikal adalah <0,03 cm-1 pada kisaran 2,5 - 8,2 m. Karena memiliki koefisien kristal nonlinier yang besar (d36=75pm/V), rentang transparansi inframerah yang lebar (0,75-12μm), konduktivitas termal yang tinggi (0,35W/(cm·K)), ambang kerusakan laser yang tinggi (2-5J/cm2) dan properti permesinan yang baik, bahan IR Kristal ZnGeP2 disebut sebagai raja Kristal Optik Nonlinier inframerah dan masih merupakan bahan konversi frekuensi terbaik untuk pembangkit laser inframerah berdaya tinggi dan dapat disetel.

Karena sifat unik ini, ia dikenal sebagai salah satu bahan yang paling menjanjikan untuk aplikasi optik nonlinier. ZGP dapat menghasilkan 3–5 m laser yang dapat disetel terus menerus melalui teknologi optical parametric oscillation (OPO). Laser, yang beroperasi di jendela transmisi atmosfer berukuran 3–5 m sangat penting untuk banyak aplikasi, seperti pengukur inframerah, pemantauan bahan kimia, peralatan medis, dan penginderaan jauh.
Kapasitas kami:
Teknologi Bidang Suhu Dinamis dibuat dan diterapkan untuk mensintesis polikristalin ZGP. Melalui teknologi ini, lebih dari 500g polikristalin ZGP kemurnian tinggi dengan butiran besar telah disintesis dalam sekali proses.
Metode Horizontal Gradient Freeze yang dikombinasikan dengan Directional Necking Technology (yang dapat menurunkan densitas dislokasi secara efisien) telah berhasil diterapkan pada pertumbuhan kristal ZGP berkualitas tinggi.

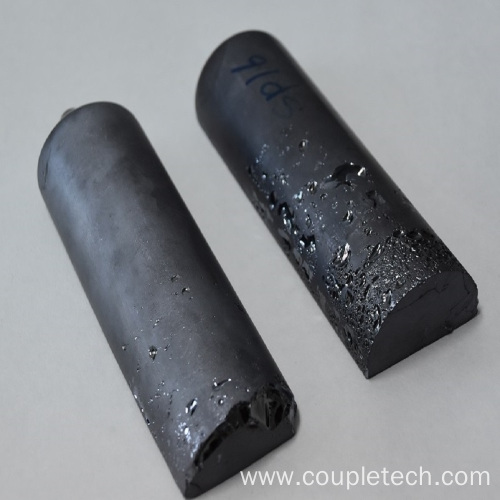

Kristal ZGP kualitas tinggi tingkat kilogram dengan diameter terbesar di dunia (Φ55 mm) telah berhasil ditumbuhkan dengan metode Vertical Gradient Freeze.
Perangkat kristal dengan kinerja yang sangat baik telah dicapai karena kualitas kristal yang tinggi dan teknologi pemrosesan kristal tingkat tinggi (Laser merdu inframerah tengah 3-5μm telah dihasilkan dengan efisiensi konversi lebih besar dari 56% saat dipompa oleh 2μm sumber cahaya).
Kami dapat menyediakan perangkat ZnGeP2 dan kristal asli yang tumbuh dalam skala massal dengan keseragaman tinggi, koefisien penyerapan rendah, stabilitas yang baik, dan efisiensi konversi yang tinggi. Pada saat yang sama, kami telah menetapkan seluruh rangkaian platform pengujian kinerja kristal yang membuat kami memiliki kemampuan untuk menyediakan layanan pengujian kinerja kristal bagi pelanggan.
